Intrerupator 12V cu LED verde, maneta ON/OFF, 30A, 3 pini
Acest intrerupator este destinat comenzii manuale a circuitelor de 12V DC si dispune de maneta ON/OFF cu LED verde integrat. Cele 3 terminale sunt marcate POWER, LOAD si GROUND, iar montajul se realizeaza in panou prin bucsa filetata si piulita.
Comanda ON/OFF pentru circuite de 12V DC
Maneta permite pornirea si oprirea circuitului dintr-o singura miscare. Produsul este potrivit pentru panouri de comanda, circuite auxiliare si proiecte electrice compatibile cu alimentare la 12V DC.
LED verde integrat in maneta
Indicatorul luminos verde este integrat in capatul manetei si ofera un reper vizual usor de observat atunci cand intrerupatorul este conectat corespunzator.
Curent inscriptionat 30A la 12V DC
Pe carcasa produsului este inscriptionata valoarea de 30A la 12V DC. Alegerea si dimensionarea circuitului trebuie sa tina cont de consumatorul utilizat, de cabluri, protectii si de eventualul curent absorbit la pornire.

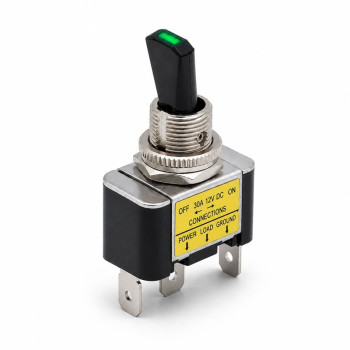

3 terminale POWER / LOAD / GROUND
Cele trei terminale plate sunt identificate prin marcajele POWER, LOAD si GROUND, pentru alimentare, consumator si masa. Marcajele trebuie respectate la realizarea conexiunilor.
Montaj in panou cu prindere filetata
Bucsa filetata si piulita permit montarea intrerupatorului intr-un panou, cu maneta accesibila la exterior si terminalele pozitionate in partea din spate.
Utilizare recomandata
- Comanda circuitelor auxiliare de 12V DC
- Panouri de comanda pentru accesorii electrice
- Proiecte de montaj si modernizare a echipamentelor
- Inlocuirea unui intrerupator cu parametri compatibili
- Aplicatii electrice unde este util un indicator luminos verde
Avantaje principale
- Functionare ON/OFF
- Alimentare 12V DC
- Curent inscriptionat 30A la 12V DC
- LED verde integrat in maneta
- 3 terminale plate
- Marcaje POWER / LOAD / GROUND
- Montaj in panou
- Prindere prin bucsa filetata si piulita
- Maneta neagra alungita
- Indicator luminos usor de observat
Detalii tehnice
- Tip produs: intrerupator cu maneta si indicator LED
- Functie: ON/OFF
- Numar pozitii: 2
- Tensiune inscriptionata: 12V DC
- Curent inscriptionat: 30A la 12V DC
- Culoare LED: verde
- Pozitie LED: integrat in capatul manetei
- Numar terminale: 3
- Tip terminale: plate
- Marcaje conexiuni: POWER / LOAD / GROUND
- Montaj: in panou
- Sistem fixare: bucsa filetata si piulita
- Culoare maneta: negru
- Constructie: corp cu elemente metalice si izolatoare
Atentie la montaj
- Produsul este destinat circuitelor de 12V DC
- Nu conecta direct la reteaua de 230V AC
- Respecta marcajele POWER / LOAD / GROUND
- Respecta polaritatea la realizarea conexiunilor
- Valoarea de 30A este cea inscriptionata pe carcasa produsului
- Tine cont de curentul absorbit de consumator inclusiv la pornire
- Foloseste cabluri si protectii dimensionate corespunzator circuitului
- Realizeaza montajul cu alimentarea deconectata
Continut pachet
- 1 x intrerupator cu maneta si LED verde, 3 pini
- Piulite si saibe de fixare montate pe produs
- Disponibilitate: În Stoc
- Model: GHV6B080
- EAN: 4002373800337
