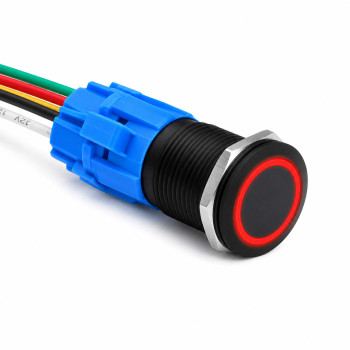

Buton Push cu Retinere 19mm, 12V, LED Rosu, Negru, IP65, Mufa Inclusa

Butonul push cu retinere 19mm, 12V, cu LED rosu este un intrerupator compact si rezistent, destinat montarii in panouri de comanda, echipamente electrice, instalatii de automatizare, proiecte auto si diferite aplicatii profesionale sau DIY.

Functionarea cu retinere permite mentinerea contactului dupa apasare. La prima apasare, butonul ramane in pozitia activata, iar la urmatoarea apasare revine in pozitia initiala. Acest sistem este potrivit pentru comenzile de tip ON/OFF.

Buton push cu retinere si LED Rosu

Butonul este prevazut cu un inel LED rosu, care asigura o semnalizare vizuala clara si ofera panoului de comanda un aspect modern. LED-ul se alimenteaza la tensiunea de 12V.

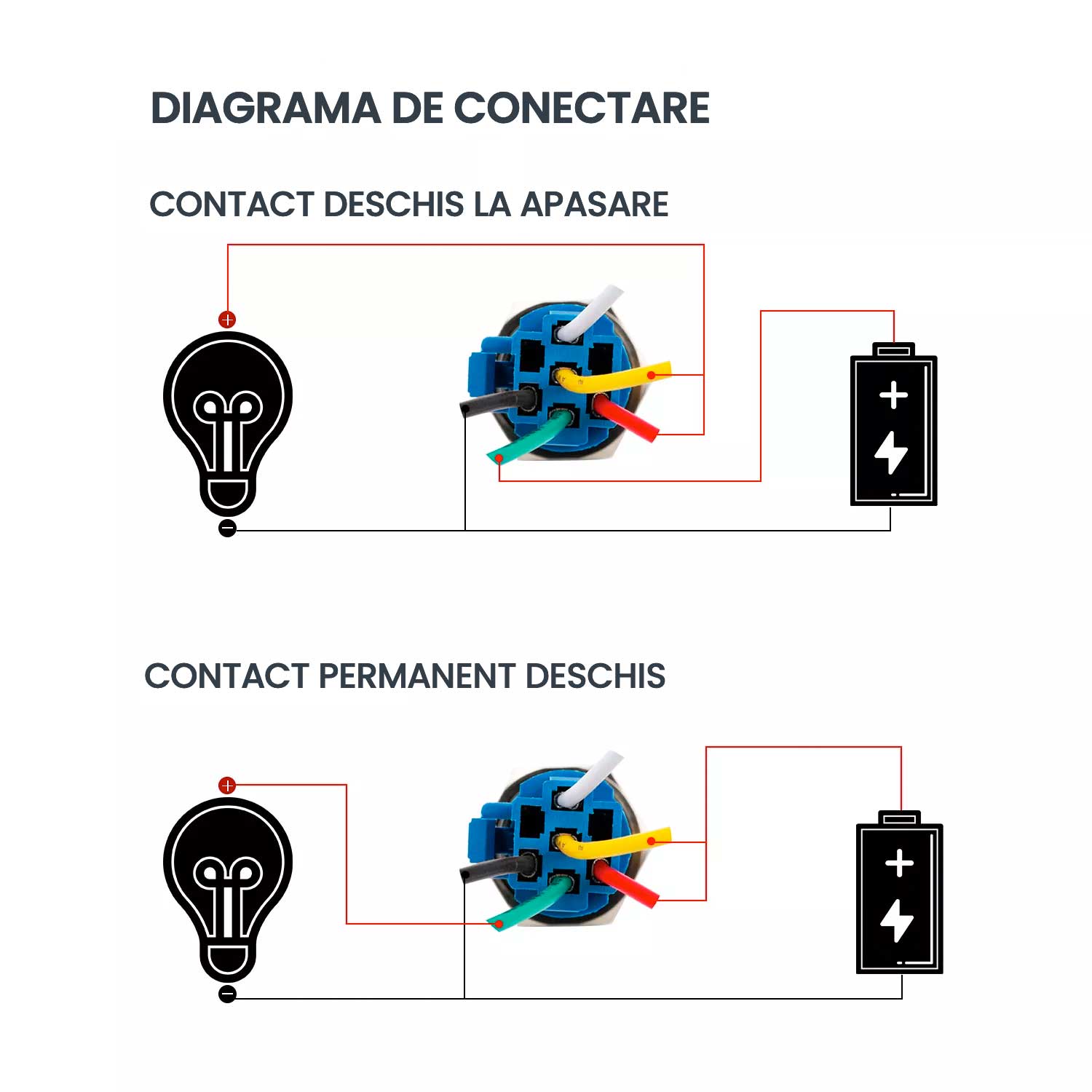

Prin realizarea corecta a conexiunilor, iluminarea LED poate fi configurata sa functioneze permanent sau numai atunci cand butonul este activat.

Protectie IP65 impotriva prafului si stropilor de apa

Gradul de protectie IP65 ofera protectie impotriva patrunderii prafului si a jeturilor sau stropilor de apa. Butonul poate fi utilizat in panouri montate in garaje, ateliere, spalatorii auto, echipamente industriale sau alte zone in care pot exista praf si umezeala.

Protectia IP65 se aplica partii frontale atunci cand butonul este montat si fixat corect in panou. Produsul nu trebuie scufundat in apa.

Constructie metalica rezistenta

Corpul este realizat din aluminiu vopsit electrostatic in culoarea neagra, oferind rezistenta la uzura, zgarieturi usoare si utilizari repetate. Suprafata frontala plata si inelul luminos permit integrarea discreta in diferite tipuri de panouri.

Constructia robusta il recomanda pentru aplicatii unde un buton obisnuit din plastic nu ofera suficienta rezistenta mecanica.

Contacte normal deschis si normal inchis

Butonul dispune de 5 pini de conectare:

• COM – contact comun;
• NO – contact normal deschis;
• NC – contact normal inchis;
• LED+ – alimentare pozitiva LED;
• LED- – alimentare negativa LED.

Contactele NO si NC permit adaptarea butonului la diferite scheme electrice. Se poate utiliza contactul normal deschis pentru activarea unui circuit la apasare sau contactul normal inchis pentru intreruperea circuitului.

Mufa cu fire inclusa

Pachetul contine si o mufa de conectare cu fire, care faciliteaza realizarea legaturilor electrice si permite demontarea mai usoara a butonului din panou.

Inainte de conectare, este recomandata identificarea fiecarui pin si verificarea schemei electrice. Culorile firelor pot varia intre loturi, de aceea conexiunile nu trebuie realizate exclusiv in functie de culoarea conductorilor.

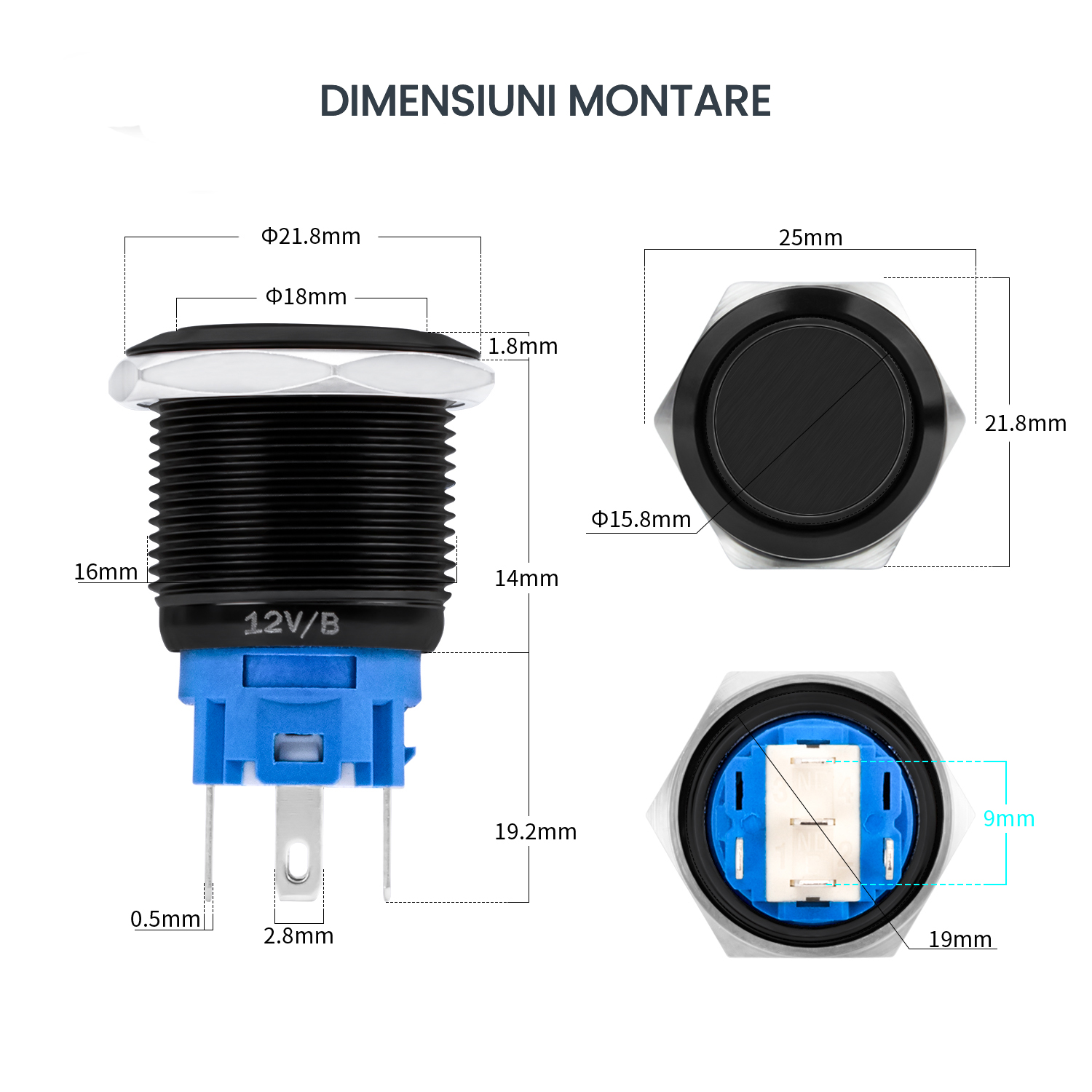

Montaj in panou de 19mm

Pentru instalare este necesara realizarea unei gauri cu diametrul de aproximativ 19mm. Butonul se introduce prin panou si se fixeaza in partea din spate cu ajutorul piulitei incluse.

Inainte de realizarea gaurii, se recomanda masurarea corpului filetat si verificarea spatiului disponibil in spatele panoului.

Domenii de utilizare

• panouri de automatizare;
• tablouri si pupitre de comanda;
• proiecte auto la 12V;
• spalatorii auto self-service;
• aparate vending;
• echipamente HORECA;
• utilaje si masini electrice;
• proiecte electronice si DIY;
• sisteme de iluminare si semnalizare;
• comenzi de pornire si oprire.

Caracteristici principale

• tip produs: buton push metalic;
• tip actionare: cu retinere;
• functionare: ON/OFF la apasari succesive;
• diametru de montaj: 19mm;
• tensiune alimentare LED: 12V;
• culoare LED: Rosu;
• tip iluminare: inel LED;
• culoare corp: negru;
• material corp: aluminiu;
• protectie: IP65;
• numar pini: 5;
• contacte: COM, NO si NC;
• conectare LED: LED+ si LED-;
• mufa cu fire: inclusa.

Atentionari privind instalarea

• Alimentarea LED-ului se realizeaza la tensiunea indicata de 12V.
• Verificati polaritatea LED-ului inainte de alimentare.
• Nu conectati LED-ul direct la 230V.
• Identificati contactele COM, NO si NC inainte de instalare.
• Montajul trebuie realizat cu alimentarea electrica oprita.
• Pentru circuite de putere mare se recomanda utilizarea unui releu sau contactor corespunzator.
• Instalarea in circuite electrice trebuie efectuata de o persoana calificata.

Continutul pachetului

• 1 x buton push negru 19mm cu retinere si LED Rosu;
• 1 x mufa de conectare cu fire;
• 1 x piulita pentru fixare in panou.
