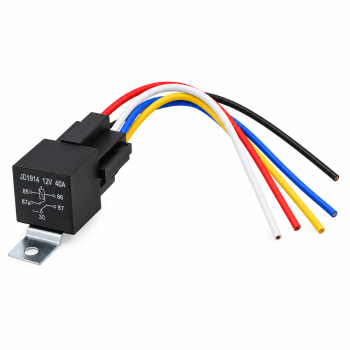

Releu auto 12V 40A JD1914, 5 pini, soclu cu 5 fire 16cm

Releu auto 12V 40A JD1914, 5 pini, soclu cu 5 fire 16cm

Releul auto JD1914 permite comanda unui circuit electric de 12V printr-un circuit de control separat. Este prevazut cu 5 pini, contact comutator, soclu cu 5 fire premontate de aproximativ 16cm si suport metalic pentru fixare.

Configuratie cu 5 pini

Modelul JD1914 utilizeaza bornele 30, 85, 86, 87 si 87a, conform schemei imprimate pe carcasa releului.

Contact comutator

Borna 30 reprezinta contactul comun, bornele 85 si 86 sunt destinate bobinei de comanda, borna 87 este contactul normal deschis, iar borna 87a este contactul normal inchis.

Soclu inclus cu 5 fire

Soclul inclus permite scoaterea si inlocuirea releului fara refacerea conexiunilor electrice. Cele 5 fire sunt deja montate si au lungimea de aproximativ 16cm.

Fire diferentiate prin culoare

Conductoarele sunt de culoare rosu, negru, albastru, galben si alb. Culorile ajuta la identificare, dar functia fiecarui fir trebuie verificata dupa contactul corespunzator si schema instalatiei.

Suport metalic pentru fixare

Releul este prevazut cu suport metalic cu orificiu, pentru montarea intr-o pozitie stabila in compartimentul sau zona de instalare.

Curent inscriptionat 40A

Pe carcasa modelului JD1914 este inscriptionata valoarea de 40A. Aceasta valoare se refera la releu si nu confirma automat aceeasi capacitate pentru soclu, fire sau toate conditiile de functionare ale circuitului.

Utilizare recomandata

• Circuite auxiliare auto de 12V
• Comanda sistemelor de iluminat compatibile
• Circuite pentru claxon
• Accesorii auto comandate prin releu
• Inlocuirea releelor cu aceeasi configuratie de pini
• Repararea si realizarea cablajelor auto

Avantaje principale

• Model JD1914
• Tensiune nominala 12V
• Curent inscriptionat 40A
• 5 pini
• Contact comutator
• Soclu inclus
• 5 fire premontate
• Lungime fire aproximativ 16cm
• Suport metalic pentru fixare
• Schema electrica imprimata pe carcasa

Detalii tehnice

• Cod produs / model: JD1914
• Tip produs: releu auto cu soclu si fire
• Tensiune nominala: 12V
• Curent inscriptionat pe releu: 40A
• Numar pini: 5
• Tip contact: comutator
• Borna comuna: 30
• Borne bobina: 85 si 86
• Contact normal deschis: 87
• Contact normal inchis: 87a
• Soclu inclus: da
• Numar contacte soclu: 5
• Numar fire: 5
• Lungime fire: aproximativ 16cm
• Culori fire: rosu, negru, albastru, galben si alb
• Fixare: suport metalic cu orificiu
• Culoare carcasa: negru
• Schema electrica: imprimata pe carcasa

Atentie la montaj

• Utilizeaza releul numai in instalatii compatibile de 12V
• Respecta numerotarea bornelor 30, 85, 86, 87 si 87a
• Nu stabili functia firelor numai dupa culoarea izolatiei
• Dimensioneaza cablurile si siguranta in functie de consumator
• Valoarea de 40A este cea inscriptionata pe releu
• Capacitatea soclului si a firelor nu este confirmata ca fiind 40A
• Realizeaza montajul cu alimentarea deconectata
• Izoleaza si fixeaza corespunzator toate imbinarile

Continut pachet

• 1 x releu auto JD1914, 12V, marcat 40A, cu 5 pini
• 1 x soclu cu 5 contacte si 5 fire de 16cm
