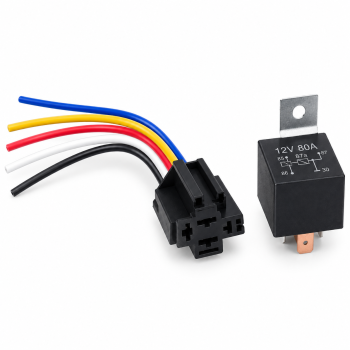

Releu auto 12V 80A, 5 pini, soclu cu 5 fire 16cm, suport metalic

Releu auto 12V 80A, 5 pini, soclu cu 5 fire 16cm, suport metalic

Produsul permite comanda unui circuit electric auto printr-un circuit de control separat si este prevazut cu 5 pini, contact comutator, soclu cu 5 fire premontate de 16cm si suport metalic pentru fixare.

Configuratie cu 5 pini

Releul foloseste bornele 30, 85, 86, 87 si 87a, conform schemei imprimate pe carcasa. Aceasta configuratie permite utilizarea unui contact normal deschis si a unui contact normal inchis.

Contact comutator

Borna 30 functioneaza ca punct comun, bornele 85 si 86 sunt destinate bobinei de comanda, borna 87 reprezinta contactul normal deschis, iar borna 87a reprezinta contactul normal inchis.

Soclu inclus cu 5 fire

Soclul inclus permite montarea si demontarea releului fara refacerea conexiunilor la fiecare interventie. Cele 5 fire sunt deja montate si au lungimea de aproximativ 16cm.

Fire diferentiate prin culoare

Conductoarele sunt de culoare rosu, negru, albastru, galben si alb. Culorile ajuta la identificare, dar functia fiecarui fir trebuie verificata dupa contactul corespunzator si schema circuitului.

Suport metalic pentru fixare

Carcasa releului este prevazuta cu un suport metalic cu orificiu, care permite fixarea mecanica intr-o pozitie stabila.

Valoare inscriptionata 80A

Pe carcasa releului este inscriptionata valoarea de 80A. Aceasta valoare nu confirma automat aceeasi capacitate pentru soclu, conductoare sau pentru toate conditiile de utilizare ale circuitului.

Utilizare recomandata

• Circuite auxiliare auto de 12V
• Comanda unor sisteme de iluminat compatibile
• Circuite pentru claxon si alte accesorii auto
• Inlocuirea releelor cu aceeasi configuratie de pini
• Repararea sau realizarea cablajelor auto

Avantaje principale

• Alimentare nominala 12V
• 5 pini
• Contact comutator
• Soclu inclus
• 5 fire premontate
• Lungime fire aproximativ 16cm
• Suport metalic pentru fixare
• Schema bornelor imprimata pe carcasa
• Releul poate fi scos din soclu pentru verificare sau inlocuire

Detalii tehnice

• Tip produs: releu auto cu soclu si fire
• Tensiune nominala: 12V
• Curent inscriptionat pe releu: 80A
• Numar pini: 5
• Tip contact: comutator
• Borna comuna: 30
• Borne bobina: 85 si 86
• Contact normal deschis: 87
• Contact normal inchis: 87a
• Soclu inclus: da
• Numar contacte soclu: 5
• Numar fire: 5
• Lungime fire: aproximativ 16cm
• Culori fire: rosu, negru, albastru, galben si alb
• Fixare: suport metalic cu orificiu
• Culoare carcasa: negru
• Schema electrica: imprimata pe carcasa

Atentie la montaj

• Utilizeaza produsul numai in instalatii compatibile de 12V
• Respecta numerotarea bornelor 30, 85, 86, 87 si 87a
• Nu stabili functia firelor exclusiv dupa culoarea izolatiei
• Dimensioneaza cablurile si siguranta in functie de consumator
• Valoarea de 80A este cea inscriptionata pe releu
• Capacitatea soclului si a firelor nu este confirmata ca fiind 80A
• Realizeaza montajul cu alimentarea deconectata
• Izoleaza si fixeaza corespunzator toate imbinarile

Continut pachet

• 1 x releu auto 12V, marcat 80A, cu 5 pini
• 1 x soclu cu 5 contacte si 5 fire de 16cm
