Driver LED 300mA 1-3W, 85-265V AC, 3-11V DC, conector rapid

Driver LED 300mA 1-3W, 85-265V AC, 3-11V DC, conector rapid

Driverul LED J0301NA este o sursa de alimentare cu curent constant de 300mA, destinata modulelor si surselor LED compatibile cu o putere declarata intre 1W si 3W. Intrarea accepta tensiuni intre 85V si 265V AC, iar iesirea furnizeaza intre 3V si 11V DC.

Curent constant 300mA

Modelul J0301NA furnizeaza la iesire un curent constant declarat de 300mA ±3%. Pentru utilizare corecta, LED-ul sau modulul conectat trebuie sa fie compatibil cu acest curent de functionare.

Pentru LED-uri de 1-3W

Driverul este destinat surselor LED cu puterea totala declarata intre 1W si 3W, fiind potrivit pentru spoturi LED mici, module LED si alte corpuri de iluminat cu parametri compatibili.

Iesire 3-11V DC

Tensiunea de iesire este cuprinsa intre 3V si 11V DC. Compatibilitatea trebuie verificata atat dupa curentul de 300mA, cat si dupa tensiunea de functionare a LED-ului utilizat.

Intrare 85-265V AC

Driverul poate fi alimentat in intervalul 85-265V AC, 50/60Hz, fiind compatibil cu reteaua uzuala de 230V AC atunci cand este montat corespunzator.

Conector rapid pentru iesire

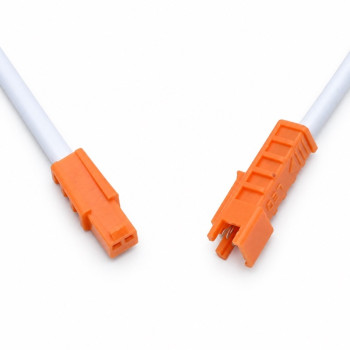

Iesirea este prevazuta cu un conector rapid, iar in pachet este inclus cablul pereche cu fire rosu si negru. Acesta permite realizarea legaturii cu LED-ul fara lipirea directa a firelor de cablul driverului.

Polaritate marcata LED+ si LED-

Conexiunea de iesire este marcata pentru identificarea polaritatii. Respecta legatura LED+ la plus si LED- la minus atunci cand conectezi modulul de iluminat.

Dimensiuni compacte

Carcasa are dimensiuni de aproximativ 65 x 30 x 20mm si este prevazuta cu urechi de prindere la ambele capete, pentru fixarea in corpul de iluminat sau in spatiul disponibil al instalatiei.

Utilizare recomandata

• Spoturi LED incastrate de 1-3W compatibile
• Module LED cu curent de functionare 300mA
• Inlocuirea driverelor defecte cu aceiasi parametri electrici
• Corpuri de iluminat LED compacte
• Iluminat pentru mobilier si tavane false

Avantaje principale

• Curent constant 300mA
• Putere declarata 1-3W
• Intrare 85-265V AC
• Iesire 3-11V DC
• Compatibil cu reteaua de 230V AC
• Conector rapid la iesire
• Cablu pereche inclus
• Carcasa compacta
• Urechi pentru fixare

Detalii tehnice

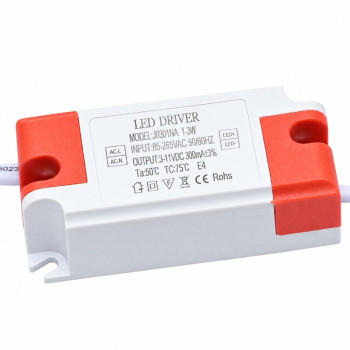

• Cod produs / model: J0301NA
• Tip produs: driver LED cu curent constant
• Putere declarata: 1-3W
• Tensiune intrare: 85-265V AC
• Frecventa: 50/60Hz
• Tensiune iesire: 3-11V DC
• Curent iesire: 300mA ±3%
• Conexiune intrare: AC-L / AC-N
• Culoare fir AC-L: maro
• Culoare fir AC-N: albastru
• Conexiune iesire: conector rapid
• Polaritate iesire: LED+ / LED-
• Cablu pereche iesire: rosu / negru
• Dimensiuni: aproximativ 65 x 30 x 20mm
• Temperatura ambientala maxima Ta: 50°C
• Temperatura maxima carcasa Tc: 75°C

Verifica compatibilitatea

• LED-ul trebuie sa functioneze la curent constant de 300mA
• Puterea totala trebuie sa se incadreze in intervalul declarat 1-3W
• Tensiunea LED-ului trebuie sa fie compatibila cu iesirea 3-11V DC
• Nu inlocui un driver de alta valoare de curent doar pentru ca are aceeasi putere
• Verifica polaritatea LED+ si LED- inainte de alimentare

Atentie

• Montajul la reteaua electrica se realizeaza numai de personal calificat
• Intrerupe alimentarea de la retea inainte de montaj
• Nu conecta iesirea LED direct la reteaua de 230V AC
• Respecta conexiunile AC-L, AC-N, LED+ si LED-
• Asigura ventilarea necesara in corpul de iluminat
• Temperatura carcasei nu trebuie sa depaseasca valoarea Tc declarata de 75°C

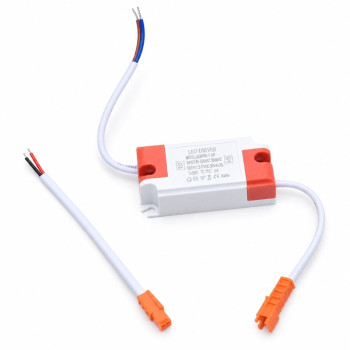

Continut pachet

• 1 x driver LED J0301NA, 300mA, 1-3W
• 1 x cablu pereche cu conector rapid si fire rosu / negru
