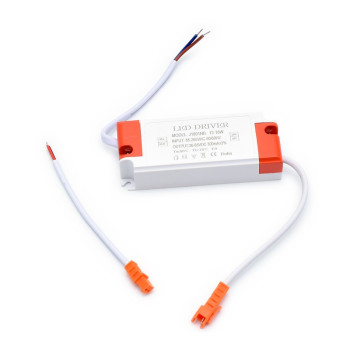

Driver LED 300mA 12-18W, 85-265V AC, 36-65V DC, conector rapid

Driver LED 300mA 12-18W, 85-265V AC, 36-65V DC, conector rapid

Driverul LED J1801NB este o sursa de alimentare cu curent constant de 300mA, destinata modulelor si surselor LED compatibile cu o putere totala cuprinsa intre 12W si 18W. Functioneaza la o tensiune de intrare de 85-265V AC si furnizeaza la iesire 36-65V DC.

Curent constant 300mA

Driverul J1801NB furnizeaza un curent de iesire declarat de 300mA ±3%. Modulul LED utilizat trebuie sa fie proiectat pentru functionare la acest curent constant.

Pentru LED-uri de 12-18W

Poate fi utilizat pentru panouri LED, spoturi si alte corpuri de iluminat cu o putere totala intre 12W si 18W, daca parametrii electrici ai modulului LED corespund celor ai driverului.

Iesire 36-65V DC

Tensiunea de iesire este cuprinsa intre 36V si 65V DC. Pentru alegerea corecta a driverului trebuie verificat atat curentul de 300mA, cat si domeniul de tensiune necesar modulului LED.

Intrare 85-265V AC

Driverul accepta o tensiune de alimentare de 85-265V AC, la 50/60Hz, fiind compatibil cu reteaua uzuala de 230V AC atunci cand este instalat corespunzator.

Conector rapid la iesire

Cablul de iesire este prevazut cu un conector rapid. In pachet este inclus si cablul pereche cu fire rosu si negru, care poate fi conectat la modulul LED si apoi cuplat direct la driver. Aceasta configuratie usureaza inlocuirea ulterioara a driverului.

Conexiuni marcate

Intrarea este identificata prin AC-L si AC-N, iar iesirea prin LED+ si LED-. Respectarea polaritatii la conectarea modulului LED este obligatorie.

Fixare in corpul de iluminat

Carcasa este prevazuta cu urechi de prindere la ambele capete, pentru fixarea driverului in corpul de iluminat, tavan fals sau intr-un spatiu tehnic adecvat si ventilat.

Utilizare

• Panouri LED de 12-18W compatibile
• Spoturi LED cu driver extern
• Module LED cu curent constant de 300mA
• Module LED cu tensiune de functionare 36-65V DC
• Inlocuirea driverelor defecte cu parametri electrici echivalenti
• Corpuri de iluminat LED pentru interior

Detalii tehnice

• Model: J1801NB
• Tip produs: driver LED cu curent constant
• Putere: 12-18W
• Tensiune intrare: 85-265V AC
• Frecventa: 50/60Hz
• Tensiune iesire: 36-65V DC
• Curent iesire: 300mA ±3%
• Conexiune intrare: AC-L / AC-N
• Fir AC-L: maro
• Fir AC-N: albastru
• Conexiune iesire: conector rapid
• Polaritate iesire: LED+ / LED-
• Cablu pereche inclus: da
• Culori cablu pereche: rosu si negru
• Temperatura ambientala maxima Ta: 50°C
• Temperatura maxima carcasa Tc: 75°C

Verifica compatibilitatea

• Modulul LED trebuie sa functioneze la curent constant de 300mA
• Puterea totala trebuie sa fie intre 12W si 18W
• Tensiunea de functionare trebuie sa se incadreze intre 36V si 65V DC
• Nu inlocui un driver cu alt curent doar pentru ca are aceeasi putere
• Respecta polaritatea LED+ si LED-

Atentie

• Montajul se realizeaza numai de personal calificat
• Intrerupe alimentarea de la retea inainte de montaj
• Tensiunea de iesire poate ajunge la 65V DC
• Nu atinge conexiunile cat timp driverul este alimentat
• Nu conecta iesirea driverului la reteaua de 230V AC
• Izoleaza corespunzator conexiunile realizate
• Asigura ventilarea corespunzatoare
• Temperatura carcasei nu trebuie sa depaseasca 75°C

Continut pachet

• 1 x driver LED J1801NB, 300mA, 12-18W
• 1 x cablu pereche cu conector rapid si fire rosu / negru
