Driver LED 300mA 8-12W, 85-265V AC, 24-42V DC, conector rapid

Driver LED 300mA 8-12W, 85-265V AC, 24-42V DC, conector rapid

Driverul LED J1201NB este o sursa de alimentare cu curent constant de 300mA, destinata modulelor LED compatibile cu o putere cuprinsa intre 8W si 12W. Intrarea accepta tensiuni intre 85V si 265V AC, iar iesirea furnizeaza intre 24V si 42V DC.

Curent constant 300mA

Modelul J1201NB furnizeaza un curent de iesire declarat de 300mA ±3%. Modulul LED conectat trebuie sa fie proiectat pentru functionare la acest curent constant.

Pentru module LED de 8-12W

Driverul este destinat spoturilor si modulelor LED cu puterea totala cuprinsa intre 8W si 12W, daca tensiunea si curentul de functionare sunt compatibile cu parametrii produsului.

Iesire 24-42V DC

Tensiunea de iesire este cuprinsa intre 24V si 42V DC. Pentru alegerea corecta trebuie verificat atat curentul de 300mA, cat si domeniul de tensiune necesar modulului LED.

Intrare 85-265V AC

Driverul functioneaza la o tensiune de intrare intre 85V si 265V AC, la 50/60Hz, fiind compatibil cu reteaua uzuala de 230V AC atunci cand este instalat corespunzator.

Conector rapid la iesire

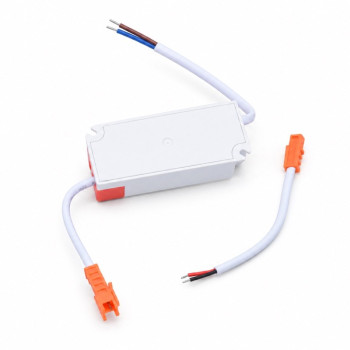

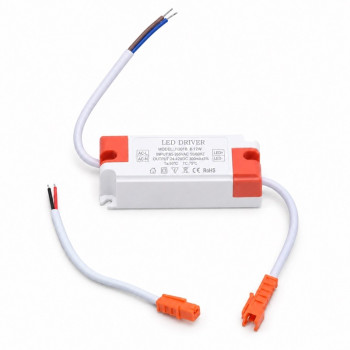

Cablul de iesire este prevazut cu un conector rapid. Pachetul include si cablul pereche cu fire rosu si negru, care se poate racorda la modulul LED si apoi conecta direct la driver.

Polaritate LED+ si LED-

Iesirea este marcata LED+ si LED- pentru identificarea polaritatii. Respecta conexiunea plus si minus atunci cand montezi modulul LED.

Carcasa compacta 72 x 34 x 22mm

Carcasa driverului J1201NB are dimensiuni de aproximativ 72 x 34 x 22mm si este prevazuta cu urechi de prindere la ambele capete, pentru fixarea in corpul de iluminat sau intr-un spatiu tehnic adecvat.

Utilizare recomandata

• Spoturi LED incastrate de 8-12W compatibile
• Module LED cu curent de functionare 300mA
• Module LED cu tensiune de lucru 24-42V DC
• Inlocuirea driverelor defecte cu parametri electrici echivalenti
• Corpuri de iluminat LED pentru interior

Avantaje principale

• Curent constant 300mA
• Putere declarata 8-12W
• Intrare 85-265V AC
• Iesire 24-42V DC
• Compatibil cu reteaua uzuala de 230V AC
• Conector rapid la iesire
• Cablu pereche rosu/negru inclus
• Carcasa compacta
• Urechi pentru fixare

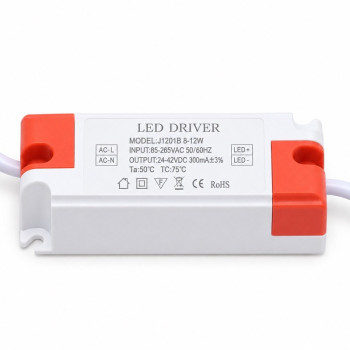

Detalii tehnice

• Cod produs / model: J1201NB
• Tip produs: driver LED cu curent constant
• Putere declarata: 8-12W
• Tensiune intrare: 85-265V AC
• Frecventa: 50/60Hz
• Tensiune iesire: 24-42V DC
• Curent iesire: 300mA ±3%
• Conexiune intrare: AC-L / AC-N
• Fir AC-L: maro
• Fir AC-N: albastru
• Conexiune iesire: conector rapid
• Polaritate iesire: LED+ / LED-
• Cablu pereche iesire: rosu / negru
• Dimensiuni: aproximativ 72 x 34 x 22mm
• Temperatura ambientala maxima Ta: 50°C
• Temperatura maxima carcasa Tc: 75°C

Verifica compatibilitatea

• Modulul LED trebuie sa functioneze la curent constant de 300mA
• Puterea totala trebuie sa fie intre 8W si 12W
• Tensiunea de lucru trebuie sa se incadreze in intervalul 24-42V DC
• Nu inlocui un driver cu alt curent doar pentru ca are aceeasi putere
• Respecta polaritatea LED+ si LED-

Atentie

• Montajul la reteaua electrica se realizeaza numai de personal calificat
• Intrerupe alimentarea de la retea inainte de montaj
• Nu conecta iesirea LED direct la reteaua de 230V AC
• Izoleaza corespunzator toate conexiunile realizate
• Asigura ventilarea corespunzatoare a driverului
• Temperatura carcasei nu trebuie sa depaseasca valoarea Tc declarata de 75°C

Continut pachet

• 1 x driver LED J1201NB, 300mA, 8-12W
• 1 x cablu pereche cu conector rapid si fire rosu / negru
