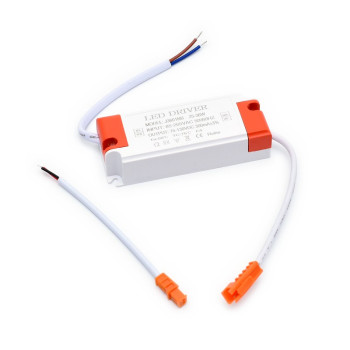

Driver LED 300mA 25-36W, 85-265V AC, 75-130V DC, conector rapid

Driver LED 300mA 25-36W, 85-265V AC, 75-130V DC, conector rapid

Driverul LED J3601NB este o sursa de alimentare cu curent constant de 300mA, destinata modulelor si surselor LED compatibile cu o putere totala cuprinsa intre 25W si 36W. Functioneaza la o tensiune de intrare de 85-265V AC si furnizeaza la iesire 75-130V DC.

Curent constant 300mA

Modelul J3601NB furnizeaza un curent de iesire declarat de 300mA ±3%. Modulul LED conectat trebuie sa fie proiectat pentru functionare la acest curent constant.

Pentru LED-uri de 25-36W

Driverul poate fi utilizat pentru panouri LED si corpuri de iluminat cu puterea totala cuprinsa intre 25W si 36W, daca parametrii electrici ai modulului LED sunt compatibili cu cei ai driverului.

Iesire 75-130V DC

Tensiunea de iesire este cuprinsa intre 75V si 130V DC. Pentru alegerea corecta a driverului trebuie verificat atat curentul de 300mA, cat si domeniul de tensiune necesar modulului LED.

Intrare 85-265V AC

Driverul accepta o tensiune de alimentare intre 85V si 265V AC, la 50/60Hz, fiind compatibil cu reteaua uzuala de 230V AC atunci cand este montat corespunzator.

Conector rapid la iesire

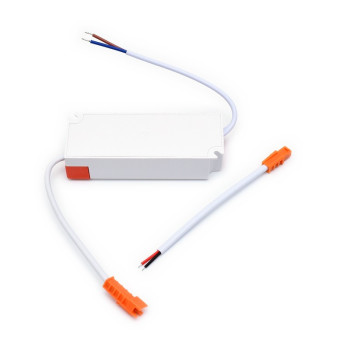

Cablul de iesire este prevazut cu un conector rapid. Pachetul include si cablul pereche cu fire rosu si negru, care poate fi conectat la modulul LED si apoi cuplat direct la driver. Aceasta configuratie faciliteaza inlocuirea ulterioara a driverului.

Conexiuni marcate

Intrarea este identificata prin AC-L si AC-N, iar iesirea prin LED+ si LED-. Respecta polaritatea si marcajele electrice in timpul montajului.

Fixare in corpul de iluminat

Carcasa este prevazuta cu urechi de prindere la ambele capete, permitand fixarea driverului in corpul de iluminat, tavan fals sau intr-un spatiu tehnic adecvat si ventilat.

Utilizare

• Panouri LED de 25-36W compatibile
• Corpuri de iluminat LED de putere mai mare
• Module LED cu curent constant de 300mA
• Module LED cu tensiune de functionare 75-130V DC
• Inlocuirea driverelor defecte cu parametri electrici echivalenti
• Corpuri de iluminat LED pentru interior

Avantaje principale

• Curent constant 300mA
• Putere declarata 25-36W
• Intrare 85-265V AC
• Iesire 75-130V DC
• Compatibil cu reteaua uzuala de 230V AC
• Conector rapid la iesire
• Cablu pereche rosu/negru inclus
• Urechi pentru fixare

Detalii tehnice

• Model: J3601NB
• Tip produs: driver LED cu curent constant
• Putere: 25-36W
• Tensiune intrare: 85-265V AC
• Frecventa: 50/60Hz
• Tensiune iesire: 75-130V DC
• Curent iesire: 300mA ±3%
• Conexiune intrare: AC-L / AC-N
• Fir AC-L: maro
• Fir AC-N: albastru
• Conexiune iesire: conector rapid
• Polaritate iesire: LED+ / LED-
• Cablu pereche inclus: da
• Culori cablu pereche: rosu si negru
• Temperatura ambientala maxima Ta: 50°C
• Temperatura maxima carcasa Tc: 75°C

Verifica compatibilitatea

• Modulul LED trebuie sa functioneze la curent constant de 300mA
• Puterea totala trebuie sa fie intre 25W si 36W
• Tensiunea de functionare trebuie sa se incadreze intre 75V si 130V DC
• Nu inlocui un driver de alt curent doar pentru ca are aceeasi putere
• Respecta polaritatea LED+ si LED-

Atentie

• Montajul se realizeaza numai de personal calificat
• Intrerupe alimentarea de la retea inainte de montaj
• Tensiunea de iesire poate ajunge la 130V DC si este periculoasa
• Nu atinge conexiunile cat timp driverul este alimentat
• Nu conecta iesirea driverului la reteaua de 230V AC
• Izoleaza corespunzator toate conexiunile realizate
• Asigura ventilarea corespunzatoare a driverului
• Temperatura carcasei nu trebuie sa depaseasca 75°C

Continut pachet

• 1 x driver LED J3601NB, 300mA, 25-36W
• 1 x cablu pereche cu conector rapid si fire rosu / negru
