Driverul LED J0701NA este o sursa de alimentare cu curent constant de 300mA, destinata modulelor si surselor LED compatibile cu o putere totala intre 4W si 7W. Intrarea accepta tensiuni intre 85V si 265V AC, iar iesirea furnizeaza intre 12V si 25V DC.

Curent constant 300mA

Modelul J0701NA furnizeaza un curent de iesire declarat de 300mA ±3%. LED-ul sau modulul conectat trebuie sa fie proiectat pentru functionare la acest curent constant.

Pentru LED-uri de 4-7W

Driverul este destinat spoturilor, modulelor si surselor LED cu puterea totala cuprinsa intre 4W si 7W, daca tensiunea si curentul de functionare sunt compatibile cu parametrii produsului.

Iesire 12-25V DC

Tensiunea de iesire este cuprinsa intre 12V si 25V DC. Compatibilitatea trebuie verificata atat dupa curentul de 300mA, cat si dupa domeniul de tensiune necesar modulului LED.

Intrare 85-265V AC

Driverul functioneaza la o tensiune de intrare cuprinsa intre 85V si 265V AC, la 50/60Hz, fiind compatibil cu reteaua uzuala de 230V AC atunci cand este montat corespunzator.

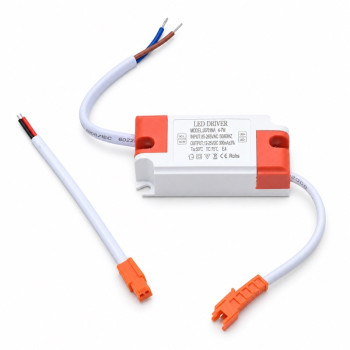

Conector rapid la iesire

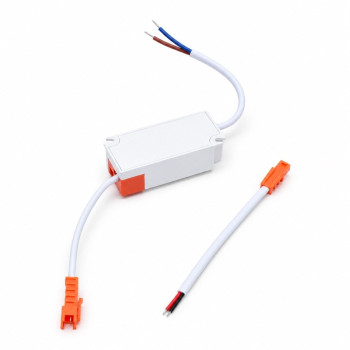

Cablul de iesire este prevazut cu un conector rapid. In pachet este inclus si cablul pereche cu fire rosu si negru, pentru realizarea legaturii cu modulul LED fara lipirea directa a firelor de cablul driverului.

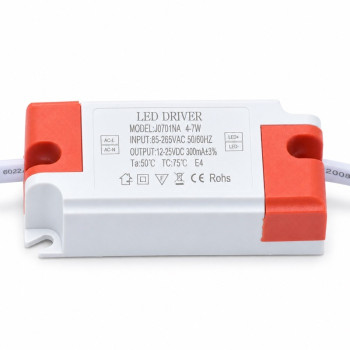

Polaritate LED+ si LED-

Iesirea este marcata pentru identificarea polaritatii. Respecta conexiunea LED+ la plus si LED- la minus atunci cand conectezi sursa de iluminat.

Carcasa compacta 65 x 30 x 20mm

Dimensiunile compacte permit montarea driverului in corpuri de iluminat, tavane false si alte spatii cu loc disponibil limitat. Carcasa este prevazuta cu urechi pentru fixare la ambele capete.

Utilizare recomandata

• Spoturi LED incastrate de 4-7W compatibile
• Module LED cu curent de functionare 300mA
• Inlocuirea driverelor defecte cu parametri electrici echivalenti
• Corpuri de iluminat LED pentru interior
• Iluminat pentru mobilier si tavane false

Avantaje principale

• Curent constant 300mA
• Putere declarata 4-7W
• Intrare 85-265V AC
• Iesire 12-25V DC
• Compatibil cu reteaua uzuala de 230V AC
• Conector rapid la iesire
• Cablu pereche rosu/negru inclus
• Carcasa compacta
• Urechi pentru fixare

Detalii tehnice

• Cod produs / model: J0701NA
• Tip produs: driver LED cu curent constant
• Putere declarata: 4-7W
• Tensiune intrare: 85-265V AC
• Frecventa: 50/60Hz
• Tensiune iesire: 12-25V DC
• Curent iesire: 300mA ±3%
• Conexiune intrare: AC-L / AC-N
• Fir AC-L: maro
• Fir AC-N: albastru
• Conexiune iesire: conector rapid
• Polaritate iesire: LED+ / LED-
• Cablu pereche iesire: rosu / negru
• Dimensiuni: aproximativ 65 x 30 x 20mm
• Temperatura ambientala maxima Ta: 50°C
• Temperatura maxima carcasa Tc: 75°C

Verifica compatibilitatea

• LED-ul trebuie sa functioneze la curent constant de 300mA
• Puterea totala trebuie sa fie intre 4W si 7W
• Tensiunea LED-ului trebuie sa fie compatibila cu iesirea 12-25V DC
• Nu inlocui un driver de alt curent doar pentru ca are aceeasi putere
• Respecta polaritatea LED+ si LED-

Atentie

• Montajul la reteaua electrica se realizeaza numai de personal calificat
• Intrerupe alimentarea de la retea inainte de montaj
• Nu conecta iesirea LED direct la reteaua de 230V AC
• Respecta conexiunile AC-L, AC-N, LED+ si LED-
• Asigura ventilarea corespunzatoare a driverului
• Temperatura carcasei nu trebuie sa depaseasca valoarea Tc declarata de 75°C

Continut pachet

• 1 x driver LED J0701NA, 300mA, 4-7W
• 1 x cablu pereche cu conector rapid si fire rosu / negru
