Driver LED 300mA 18-24W, 85-265V AC, 54-90V DC, conector rapid

Driver LED 300mA 18-24W, 85-265V AC, 54-90V DC, conector rapid

Driverul LED J2401NB este o sursa de alimentare cu curent constant de 300mA, destinata modulelor si surselor LED compatibile cu o putere totala cuprinsa intre 18W si 24W. Functioneaza la o tensiune de intrare de 85-265V AC si furnizeaza la iesire 54-90V DC.

Curent constant 300mA

Modelul J2401NB furnizeaza un curent de iesire declarat de 300mA ±3%. Modulul LED conectat trebuie sa fie proiectat pentru functionare la acest curent constant.

Pentru LED-uri de 18-24W

Driverul poate fi utilizat pentru panouri LED, spoturi si alte corpuri de iluminat cu puterea totala intre 18W si 24W, daca parametrii electrici ai modulului LED sunt compatibili.

Iesire 54-90V DC

Tensiunea de iesire este cuprinsa intre 54V si 90V DC. Pentru alegerea corecta trebuie verificat atat curentul de 300mA, cat si domeniul de tensiune necesar modulului LED.

Intrare 85-265V AC

Driverul accepta o tensiune de alimentare intre 85V si 265V AC, la 50/60Hz, fiind compatibil cu reteaua uzuala de 230V AC atunci cand este montat corespunzator.

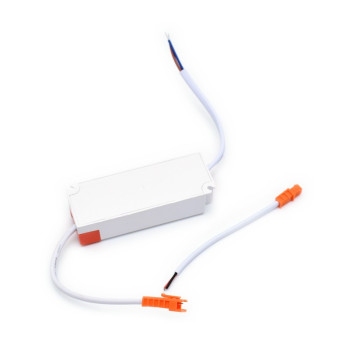

Conector rapid la iesire

Cablul de iesire este prevazut cu un conector rapid. Pachetul include si cablul pereche cu fire rosu si negru, care poate fi conectat la modulul LED si apoi cuplat direct la driver. Aceasta configuratie simplifica inlocuirea ulterioara a driverului.

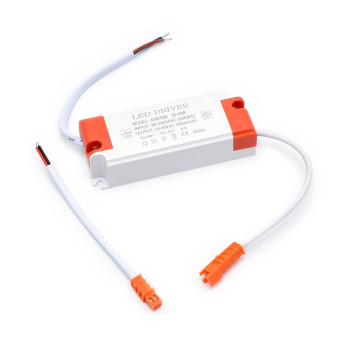

Conexiuni marcate

Intrarea este identificata prin AC-L si AC-N, iar iesirea prin LED+ si LED-. Respecta polaritatea si marcajele electrice in timpul montajului.

Fixare in corpul de iluminat

Carcasa este prevazuta cu urechi de prindere la ambele capete, permitand fixarea driverului in corpul de iluminat, tavan fals sau intr-un spatiu tehnic adecvat.

Utilizare

• Panouri LED de 18-24W compatibile
• Spoturi LED de putere mai mare cu driver extern
• Module LED cu curent constant de 300mA
• Module LED cu tensiune de functionare 54-90V DC
• Inlocuirea driverelor defecte cu parametri electrici echivalenti
• Corpuri de iluminat LED pentru interior

Avantaje principale

• Curent constant 300mA
• Putere declarata 18-24W
• Intrare 85-265V AC
• Iesire 54-90V DC
• Compatibil cu reteaua uzuala de 230V AC
• Conector rapid la iesire
• Cablu pereche rosu/negru inclus
• Urechi pentru fixare

Detalii tehnice

• Model: J2401NB
• Tip produs: driver LED cu curent constant
• Putere: 18-24W
• Tensiune intrare: 85-265V AC
• Frecventa: 50/60Hz
• Tensiune iesire: 54-90V DC
• Curent iesire: 300mA ±3%
• Conexiune intrare: AC-L / AC-N
• Fir AC-L: maro
• Fir AC-N: albastru
• Conexiune iesire: conector rapid
• Polaritate iesire: LED+ / LED-
• Cablu pereche inclus: da
• Culori cablu pereche: rosu si negru

Verifica compatibilitatea

• Modulul LED trebuie sa functioneze la curent constant de 300mA
• Puterea totala trebuie sa fie intre 18W si 24W
• Tensiunea de functionare trebuie sa se incadreze intre 54V si 90V DC
• Nu inlocui un driver de alt curent doar pentru ca are aceeasi putere
• Respecta polaritatea LED+ si LED-

Atentie

• Montajul se realizeaza numai de personal calificat
• Intrerupe alimentarea de la retea inainte de montaj
• Tensiunea de iesire poate ajunge la 90V DC
• Nu atinge conexiunile cat timp driverul este alimentat
• Nu conecta iesirea driverului la reteaua de 230V AC
• Izoleaza corespunzator toate conexiunile realizate

Continut pachet

• 1 x driver LED J2401NB, 300mA, 18-24W
• 1 x cablu pereche cu conector rapid si fire rosu / negru
