Buton cu retinere BA45 rosu, 1NO + 1NC, montaj panou

Buton cu retinere BA45 rosu, 1NO + 1NC, montaj panou

Butonul cu retinere BA45 este destinat panourilor de comanda pentru utilaje, masini-unelte si alte echipamente electrice compatibile. Mecanismul mentine pozitia selectata dupa eliberarea butonului si actioneaza doua contacte: unul normal deschis NO si unul normal inchis NC.

Mecanism cu retinere

La actionare, butonul ramane in pozitia selectata dupa eliberare, fiind potrivit pentru circuite in care este necesara mentinerea comenzii conform schemei electrice a echipamentului.

Contacte 1NO + 1NC

Ansamblul este echipat cu doua blocuri de contacte, unul normal deschis si unul normal inchis.

• Contact normal deschis NO: ZB2-BE101, borne 3-4
• Contact normal inchis NC: ZB2-BE102, borne 1-2
• Configuratie echivalenta: 1ND + 1NI

Montaj in panou

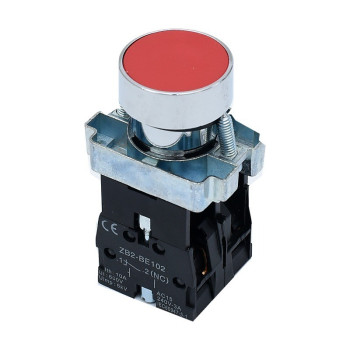

Ansamblul include capul rosu cu rama frontala metalica, suportul de fixare si cele doua blocuri de contacte. Este destinat montajului in panouri de comanda compatibile.

Borne cu surub

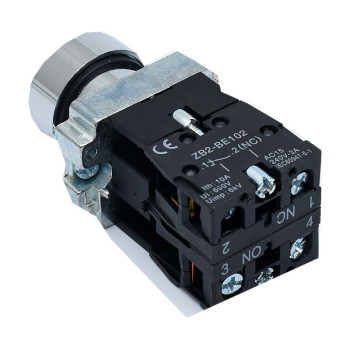

Conectarea conductorilor se realizeaza prin borne cu surub. Cele patru borne sunt numerotate pentru identificarea contactelor si realizarea conexiunilor conform schemei instalatiei.

Parametri pentru circuite de comanda

Contactele au inscriptionat un curent termic conventional Ith de 10A. Pentru categoria de utilizare AC-15 este indicata valoarea de 3A la 240V AC. Valoarea Ith de 10A nu reprezinta capacitatea de comutare directa a unui motor de 10A.

Utilizare

• Panouri de comanda pentru utilaje
• Masini-unelte
• Masini de taiat si debitat
• Circuite de comanda pentru relee si contactoare
• Tablouri de automatizare
• Comanda pompelor prin circuite auxiliare compatibile
• Echipamente cu motoare electrice comandate prin contactor
• Inlocuirea butoanelor cu retinere compatibile

Avantaje principale

• Model BA45
• Mecanism cu retinere
• Cap rosu
• Configuratie 1NO + 1NC
• Patru borne electrice
• Conectare cu surub
• Rama frontala metalica
• Suport de montaj inclus
• Blocuri de contacte detasabile

Detalii tehnice

• Model: BA45
• Tip produs: buton cu retinere
• Actionare: prin apasare, cu mentinerea pozitiei
• Montaj: in panou
• Culoare cap: rosu
• Forma cap: rotunda, plata
• Rama frontala: metalica
• Configuratie contacte: 1NO + 1NC
• Nota echivalenta: 1ND + 1NI
• Bloc NO: ZB2-BE101
• Borne contact NO: 3-4
• Bloc NC: ZB2-BE102
• Borne contact NC: 1-2
• Numar borne electrice: 4
• Conectare conductoare: borne cu surub
• Curent termic conventional Ith: 10A
• Categorie de utilizare: AC-15
• Curent nominal de utilizare: 3A la 240V AC
• Tensiune nominala de izolatie Ui: 600V
• Tensiune nominala de tinere la impuls Uimp: 6kV
• Standard inscriptionat: IEC 60947-5-1
• Marcaj vizibil: CE

Verifica compatibilitatea

• Verifica dimensiunea si sistemul de montaj in panou
• Verifica daca este necesar un buton cu retinere, nu unul momentan
• Verifica necesitatea contactelor 1NO + 1NC
• Respecta numerotarea bornelor 1-2 si 3-4
• Verifica tensiunea, curentul si categoria de utilizare a circuitului
• Pentru motoare, utilizeaza schema de comanda prevazuta de echipament

Atentie

• Montajul se realizeaza numai cu alimentarea electrica intrerupta
• Conexiunile electrice trebuie realizate de personal calificat
• Respecta schema electrica si numerotarea contactelor
• Curentul termic Ith de 10A nu reprezinta curentul admis pentru comutarea directa a unui motor
• Pentru categoria AC-15, valoarea inscriptionata este 3A la 240V AC
• Produsul nu este un buton de oprire de urgenta

Continut pachet

• 1 x buton cu retinere BA45, rosu
• 1 x bloc contact NO ZB2-BE101
• 1 x bloc contact NC ZB2-BE102
• 1 x suport de fixare
