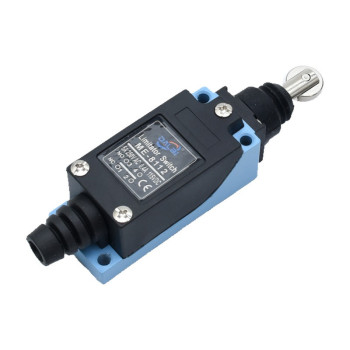

Limitator de cursa ME-8112 Profesional, rola pe piston, 1NO + 1NC

Limitator de cursa ME-8112 Profesional, rola pe piston, 1NO + 1NC

Limitatorul de cursa ME-8112 este un intrerupator de pozitie actionat mecanic, destinat detectarii unei pozitii sau a capatului de cursa in mecanisme, utilaje si circuite de automatizare. Varianta Profesional utilizeaza un piston prevazut cu rola metalica si dispune de contacte 1NO + 1NC.

Actionare prin rola pe piston

Actionarea se realizeaza prin deplasarea pistonului atunci cand rola metalica intra in contact cu piesa mobila a mecanismului. Miscarea este transmisa catre contactele electrice din interiorul limitatorului.

Contacte 1NO + 1NC

Modelul ME-8112 dispune de un contact normal deschis si un contact normal inchis, permitand integrarea in diferite circuite de comanda si semnalizare.

• Contact normal deschis NO: bornele 3-4
• Contact normal inchis NC: bornele 1-2

Detectarea pozitiei si capatului de cursa

Limitatorul poate fi utilizat pentru semnalizarea pozitiei unei piese mobile, oprirea sau schimbarea unei secvente de comanda ori detectarea atingerii unei pozitii prestabilite, in functie de schema electrica a instalatiei.

Valori electrice inscriptionate

Pe produs sunt inscriptionate valorile de 5A la 250V AC si 0.4A la 115V DC. La proiectarea circuitului trebuie respectate valorile electrice si caracteristicile sarcinii comandate.

Carcasa pentru montaj fix

Carcasa este prevazuta cu orificii pentru fixarea mecanica, iar accesul la bornele electrice se realizeaza prin capacul prins cu suruburi. Intrarea cablului este amplasata la capatul opus pistonului.

Varianta Profesional

Modelul este comercializat ca varianta Profesional a limitatorului ME-8112, fiind diferentiat in gama prin executia destinata utilizarilor unde este necesara o constructie mai robusta.

Utilizare

• Automatizari si mecanisme electrice
• Detectarea pozitiei pieselor mobile
• Semnalizarea capatului de cursa
• Masini si echipamente cu actionare mecanica
• Usi, porti si mecanisme automatizate compatibile
• Sisteme de pozitionare si deplasare
• Circuite de comanda si semnalizare
• Inlocuirea unui limitator cu montaj si caracteristici compatibile

Avantaje principale

• Model ME-8112
• Varianta Profesional
• Actionare mecanica directa
• Piston cu rola metalica
• Contact 1NO + 1NC
• Borne identificate pentru NO si NC
• Carcasa cu orificii de fixare
• Capac demontabil pentru acces la conexiuni
• Potrivit pentru automatizari si mecanisme

Detalii tehnice

• Model: ME-8112
• Varianta comerciala: Profesional
• Tip produs: intrerupator limitator de cursa
• Tip actionare: piston cu rola metalica
• Configuratie contacte: 1NO + 1NC
• Contact NO: borne 3-4
• Contact NC: borne 1-2
• Valoare inscriptionata AC: 5A la 250V AC
• Valoare inscriptionata DC: 0.4A la 115V DC
• Montaj: prin orificiile carcasei
• Acces conexiuni: capac fixat cu suruburi
• Intrare cablu: la capatul opus pistonului
• Culoare: albastru si negru
• Marcaj vizibil: CE

Verifica compatibilitatea

• Verifica pozitia si orientarea limitatorului existent
• Verifica tipul de actionare: rola pe piston
• Verifica pozitia si distanta punctelor de fixare
• Verifica configuratia contactelor NO si NC
• Verifica tensiunea si curentul circuitului
• Verifica deplasarea mecanismului care actioneaza rola

Atentie

• Montajul si conexiunile electrice se realizeaza cu alimentarea oprita
• Respecta schema contactelor si valorile inscriptionate pe produs
• Verifica pozitionarea mecanica inainte de punerea in functiune
• Piesa mobila trebuie sa actioneze rola fara lovituri excesive
• Nu utiliza limitatorul ca opritor mecanic pentru piesa aflata in miscare
• Montajul electric trebuie realizat de personal calificat

Continut pachet

• 1 x limitator de cursa Profesional ME-8112 cu rola pe piston
