Limitator de cursa ME-8108 Profesional, brat reglabil cu rola, 1NO + 1NC

Limitator de cursa ME-8108 Profesional, brat reglabil cu rola, 1NO + 1NC

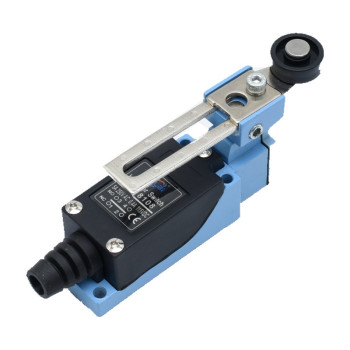

Limitatorul de cursa ME-8108 este un intrerupator de pozitie actionat mecanic, destinat detectarii pozitiei si capatului de cursa in mecanisme, utilaje si sisteme de automatizare. Modelul este prevazut cu brat metalic reglabil si rola de actionare.

Brat reglabil cu rola

Bratul metalic este prevazut cu fanta longitudinala si surub de fixare, permitand reglarea pozitiei rolei fata de axul mecanismului. Aceasta configuratie ajuta la adaptarea punctului de actionare la pozitia piesei mobile.

Actionare mecanica

La contactul dintre piesa mobila si rola, bratul se deplaseaza si actioneaza mecanismul intern al limitatorului, determinand schimbarea starii contactelor electrice.

Contacte 1NO + 1NC

Modelul ME-8108 dispune de un contact normal deschis si un contact normal inchis, pentru integrarea in diferite circuite de comanda, semnalizare si automatizare.

• Contact normal deschis NO: bornele 3-4
• Contact normal inchis NC: bornele 1-2

Detectarea pozitiei si capatului de cursa

Limitatorul poate fi utilizat pentru detectarea unei pozitii prestabilite, semnalizarea capatului de cursa sau transmiterea unui semnal catre circuitul de comanda al unui mecanism.

Valori electrice inscriptionate

Pe produs sunt inscriptionate valorile de 5A la 250V AC si 0.4A la 115V DC. Circuitul trebuie dimensionat in functie de caracteristicile electrice ale sarcinii comandate.

Montaj si acces la conexiuni

Carcasa este prevazuta cu orificii pentru fixare mecanica. Accesul la borne se realizeaza prin capacul fixat cu suruburi, iar intrarea cablului este amplasata la capatul opus mecanismului de actionare.

Varianta Profesional

Modelul ME-8108 este comercializat in varianta Profesional, destinata diferentierii fata de varianta Standard din gama.

Utilizare

• Automatizari industriale si mecanisme electrice
• Detectarea pozitiei pieselor mobile
• Semnalizarea capatului de cursa
• Masini si utilaje cu actionare mecanica
• Porti si mecanisme automatizate compatibile
• Sisteme de pozitionare si deplasare
• Circuite de comanda si semnalizare
• Inlocuirea unui limitator cu aceleasi caracteristici de montaj si actionare

Avantaje principale

• Model ME-8108
• Varianta Profesional
• Brat metalic reglabil
• Rola de actionare
• Reglarea pozitiei rolei
• Contacte 1NO + 1NC
• Borne identificate pentru NO si NC
• Carcasa cu orificii de fixare
• Capac demontabil pentru acces la conexiuni

Detalii tehnice

• Model: ME-8108
• Varianta comerciala: Profesional
• Tip produs: intrerupator limitator de cursa
• Tip actionare: brat reglabil cu rola
• Material brat: metal
• Reglare brat: fanta longitudinala si surub de fixare
• Configuratie contacte: 1NO + 1NC
• Contact NO: borne 3-4
• Contact NC: borne 1-2
• Valoare inscriptionata AC: 5A la 250V AC
• Valoare inscriptionata DC: 0.4A la 115V DC
• Montaj: prin orificiile carcasei
• Acces conexiuni: capac fixat cu suruburi
• Intrare cablu: la capatul opus capului de actionare
• Culoare carcasa: albastru si negru
• Marcaj vizibil: CE

Verifica compatibilitatea

• Verifica pozitia si orientarea limitatorului existent
• Verifica spatiul disponibil pentru brat si rola
• Verifica punctul in care piesa mobila actioneaza rola
• Verifica configuratia contactelor NO si NC
• Verifica tensiunea si curentul circuitului
• Verifica distanta si pozitia punctelor de fixare

Atentie

• Montajul si conexiunile electrice se realizeaza cu alimentarea oprita
• Respecta schema contactelor si valorile inscriptionate pe produs
• Dupa reglarea bratului, strange corect surubul de fixare
• Verifica actionarea libera a rolei si bratului inainte de punerea in functiune
• Nu utiliza limitatorul ca opritor mecanic pentru piesa aflata in miscare
• Montajul electric trebuie realizat de personal calificat

Continut pachet

• 1 x limitator de cursa Profesional ME-8108 cu brat reglabil si rola
